lunes, 23 de agosto de 2021

Vega Scanner Crear Pdf de forma fácil y comparte en diferentes formatos


 Vega Scanner Crea, Edita, Firma y Comparte


Gestión inteligente de documentos. Una aplicación para intercambiar fotografías de documentos en varios formatos de PDF, JPEG, Zip, etc. Scanner Lite es una aplicación para crear y editar un archivo PDF. Una aplicación excelente para evitar el tiempo innecesario dedicado a escanear con una impresora y usarla para el trabajo. Acelere el envío de documentos PDF cuando sea urgente por correo y redes sociales.



Características:

- Crea Pdf tomando una imagen desde la cámara, galería de Imagen

- Recibe imágenes desde otras Apps, como whatsaap, Files, Galería etc..

- Crea firma digital, de forma manual y desde foto













- Edita Imagen: recorta, rota, agrega firma etc.

- previsualizar imagen importada



- Configura tipo de pagina, fecha de creación, número de hojas  y márgenes

- Cambia la calidad del documento a crear



- Comparte en formato pdf, .jpeg, .zip etc.




De clic para descargar Aplicación aquí:






domingo, 2 de febrero de 2020

Mejor App para Ingeniería Mecatronica y electrónica 2020, Caldroid



Caldroid ayuda a los estudiantes y entusiastas a construir circuitos electrónicos. Contiene las herramientas de cálculo más utilizadas en este campo y documentación técnica útil para estudiantes de ingeniería, ingenieros eléctricos y amantes de la electrónica

Calculadora para ingeniería electrónica y amantes de la electrónica. Con sus respectivas ecuaciones de cálculo.
La aplicación incluye
Calculadoras:
•Decodificador para código de color de Resistencias (3-6 bandas);
•Búsqueda de código de colores de resistencia requerida
•Decodificador de códigos resistencias SMD
•Búsqueda de códigos resistencias SMD a partir de un Valor
•Calculo Ley de OHM
•Decodificador para código de color de Inductores (4-5 bandas);
•Búsqueda de código de colores de Inductor requerido
•Decodificador para código de color de Condensadores
•Búsqueda de código de Condensador a partir de un Valor
•Serie/Paralelo de (Inductores, Condensadores y Resistencia) de n Valores
•Reactancia Capacitiva e Inductiva
•Resonancia Serie/Paralelo RLC
•Divisor de Voltaje Resistivo
•Divisor de Corriente Resistivo
•Transformación Y a Delta y Viceversa
•Conversión entre escalas numéricas (K,M,m etc)
•Conversión entre Bases numéricas (2,4,8,10,16)
•Conversión de Unidades en el Sistema Internacional
-Presión, Tamaño de Datos, Área, Longitud, Volumen
-Angulo, Flujo Magnético, Campo Magnético
-Masa, Energía, Tiempo, Frecuencia, velocidad
-Temperatura
•Ancho de Pista de PCB interna y externa
•Diseño de Circuito acondicionador de señal CAS, con Amplificador Operacional, Muestra circuito final a implementar.
•Circuito 555 ( Frecuencia, Ciclo Útil, Monoestable y Aestable)
•Resistencia para Reguladores de Voltaje (Lm317, LM1117,LM137, LM337, Regulador de Precisión Tl431, MIC29302)
•Amplificadores Operacional (no Inversor, Inversor, Instrumentador, Seguidor, Derivador, Integrador, Oscilador Triangular)
•Diseño de Transformador de Baja frecuencia (Calculo de Peso de alambres, Relación de Transformación, Sección de transformador E y toroidal)
•Calculo de Potencia Compleja ( AC, DC, Trifásica, Factor de Potencia, Potencia: Activa, reactiva, Aparente)
•Análisis de transistores BJT ( polarización PDT, Máxima excursión de salida, Polarización Fija, Retroalimentación por colector, grafica de punto Q de trabajo)
•Análisis de transistores FET y MOSFET decremental e incremental en diferentes configuraciones (Polarización Fija, Auto-polarización, por divisor de tensión PDT) con y sin Resistencia de drenador.
•Análisis y Diseño de Reguladores Zener aproximado y Real
•Conversión Análoga A digital
•resistencias para LEDs de diferentes colores y series.

Pin-out:
-Arduino Uno, Leonardo, 101, Micro, Nano, Pro mini, Mega 2560
-Display LCD 2x16, 4x20 Lm016,
-Display 7 segmentos Ánodo y cátodo Común
-Matriz de Led 7X5 y 8X8
-Reguladores: Lm78xx, Lm79xx, Lm1117, Lm317, Lm338, Lm137
-Esp-01, ESP-07, ESP-12E, ESP-12F, ESP32, ESP32 Wrover, ESP32 Pico kit, Wemos D1 Mini
-Conectores MAC ( power supply y mac safe)
-Conector ATX, Dell power
-STM32F103xx, STM32F303, STM32F407VET6
-Opam LM324, 741, TL081, TL082, Lm358, LM311, LM339, LM380, Lm386
-Bluetooth HC-05, HC-06
-Motor Nema 17
-Conector RJ-45
Tabla y Datos
-Diccionario de conceptos Electrónico
-Símbolos Electrónicos
-Voltajes CMOS, TTL, LVTTL, LVCMOS
-Tabla de Colores y bandas de resistores
-Valores Típicos de Condensadores
-Valores Típicos de Inductores
-Tabla Ley de OHM
-Unidades Sistema Internacional
-Tamaño de encapsulados Condensadores SMD
-Análisis de Código de Resistores SMD
-Tamaño de encapsulados Resitores SMD

Plugins
-Cliente TCP/IP
-Bluetooth Serial
-Base de Datos de Microcontroladores PIC, AVR, STM

Si le ha gustado este programa, por favor califíquelo, y compre la versión
PRO para ayudar con el desarrollo.
Caldroid PRO: https://play.google.com/store/apps/details?id=com.Electronic.App.pro

Para FAQ (Preguntas Frecuentes) y el changeLog (registro de cambios entre versiones) completo, visite https://caldroid.blogspot.com/

miércoles, 4 de diciembre de 2019

Base de datos de Microcontroladores PICs, AVR, STM para Android



Caldroid PIC, AVR, STM Microcontroller Data Base:

permite chequear las características de todos los microcontroladores de diferentes fabricantes como: Microchip, ATMEL recientemente adquirida por Microchip, ST Microelectronic. hay mas de 4000 referencias

de Microchip se puede buscar las familias de 8 Bit, 16 Bits y 32 Bits:

 PIC10,PIC12,PIC16,PIC18,PIC2, DsPic, PIC32


de AVR, se puede buscar las familias de 8 Bit, 32 Bits:

 ATMEGA, ATiny,


de ST Microelectronic. puede buscar las familias de 8 Bit, 32 Bits:

 STM8, STM32

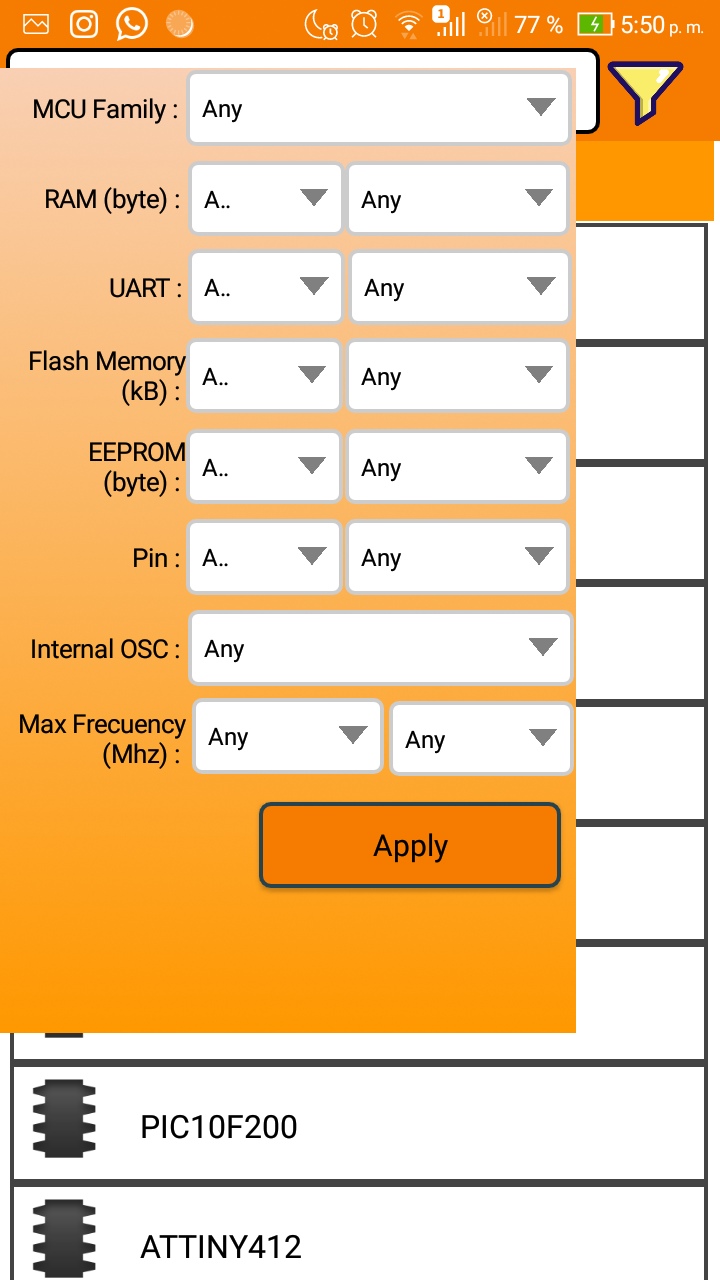

Puedes buscar tu micro favorito, leer las características, revisar el pinout que esta en desarrollo, aplicar filtros, y muchas nuevas características que se irán introduciendo en futuras versiones.
El software es gratuito y se encuentra disponible para la plataforma móvil Android directamente en los repositorios de Google Play.




 Decargalo Aqui:


viernes, 25 de octubre de 2019

Análisis Transistor JFET Decremento sin Resistencia Rs

Análisis Transistor  JFET Decremento sin Resistencia Rs


Paso 1 : Datos de entrada:

VP = -5v
Vcc=16V
Rd = 1K

Paso 2 : Analizando la malla VGG, VGS y considerando IG = 0.




Vgs=0V

Paso 3 : Como VGS> VP, el JFET o MOSFET está en la zona óhmica, por lo tanto, procedemos a calcular la ID, usando la ecuación de shockley:

,
evaluando tenemos:

IDQ = 12mA

Paso 4 : según la Ley OHM, haciendo la malla por los elementos VCC, RD, VDS
tenemos:



Despejando VDS tenemos:



Evaluando tenemos

VDS= 4V

Paso 5:  dibujamos el punto Q del circuito













La aplicación Caldroid realiza estos cálculos automáticamente
veamos el resultado:

La puedes descargar gratis de Play Store aqui:

martes, 15 de octubre de 2019

Que es una Resistencia Eléctrica

Que es una Resistencia Eléctrica

Es un elemento Electronico que se opone al paso de la corriente electrica.

 En imagen se puede observar el paso de corriente atravez de diferentes materiales, conductores, semiconductores aislante.

Por otro lado, de acuerdo con la ley de Ohm la resistencia de un material puede definirse como la razón entre la diferencia de potencial eléctrico y la corriente en que atraviesa dicha resistencia, así:
Donde R es la resistencia en ohmios, V es la diferencia de potencial en voltios e I es la intensidad de corriente en amperios.

esto implica que a mayor reisistencia menos corriente puede pasar en el circuito.

Simbolo electrico:  R (Ω)




Unidad de Medida y Representacion:

La resistencia eléctrica se mide en Ohmios (Ω) y se representa con la letra R.

Tipos de Resistencias

 En función de su funcionamiento tenemos:

 Resistencias fijas:
Son las que presentan un valor fijo que no podemos modificar.


 Resistencias variables:
Son las que presentan un valor que nosotros podemos variar modificando la posición de
 un contacto deslizante. A este tipo de resistencia variables se le llama Potenciómetro.


Resistencias especiales:
Son las que varían su valor en función de la estimulación que reciben de un factor externo (luz, temperatura...).
Por ejemplo las LDR son las que varían su valor en función de la luz que incide sobre ellas.


Termistor:
son resistencias las que varian su resistencia en funcion de la temperatura


Simbolo Electrico de un Termistor

  • Termistor NTC (Negative Temperature Coefficient), donde la resistencia disminuye a medida que aumenta la temperatura.
  • Termistor PTC (Positive Temperature Coefficient), los cuales incrementan su resistencia a medida que aumenta la temperatura
Los termistores de coeficiente de temperatura negativo (NTC) se usan comúnmente como sensores de temperatura o como limitadores de corriente de arranque.
Los termistores de coeficiente de temperatura positivo (PTC) o posistore se instalan comúnmente para proteger contra condiciones de sobrecorriente, por ejemplo: como fusibles reajustables.



Referencias:
[1]https://es.wikipedia.org/wiki/Resistencia_el%C3%A9ctrica
[2]https://www.areatecnologia.com/electricidad/resistencia-electrica.html
[3]https://es.wikipedia.org/wiki/Termistor


Signal conditioning circuits (CAS) with operational amplifier

CAS signal conditioning circuits with operational amplifier

A signal conditioning circuit allows adapting the input levels of a signal to other levels of voltages, so that these signals can be acquired in the next stage of the circuit that is designed:

The best way to explain is with an example:
It is desired that an input of a sensor Lm335 (10mv / ° C) sensor range -10 to 100 ° C
Work from 0 ° C to 50 ° C
That is 0 ° C output 0 Volts
And at 50 ° C output 5 Volts
The sensor delivers to:
0 ° C --------> a voltage of 2.73v
50 ° C --------> a voltage of 3.23v
Step 1. Draw a graph where the desired output is observed.

We can observe two pairs of points in the graph
Table 1. Points of the graph

Entry (X)
Output (Y)
Initial Point
2.73
0
final point
3.23
5
Step 2. How do you want a linear output? This means that the previous graph is the graph of a line. Therefore we can find the slope (m) with the equation (1), where the output is (Y) and the input (X)
Now replacing in equation (1) the data of table 1.
Step 3. We use equation (1) to find the equation of the line.
Now we replace the initial values ​​in equation (2) and the value of the slope
This means Y is the output of the operational and X the sensor input
Step 4. We use Operational Amplifier in adder configuration
